Brand Altman Plot para calibrar 2 mediciones con SPSS

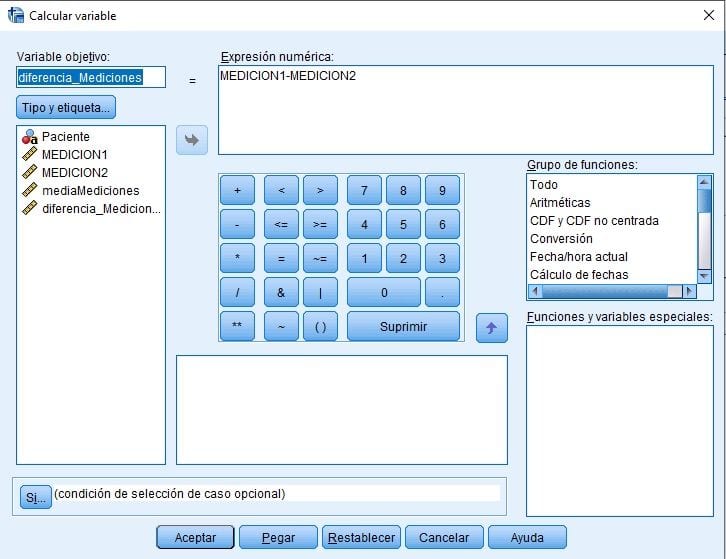

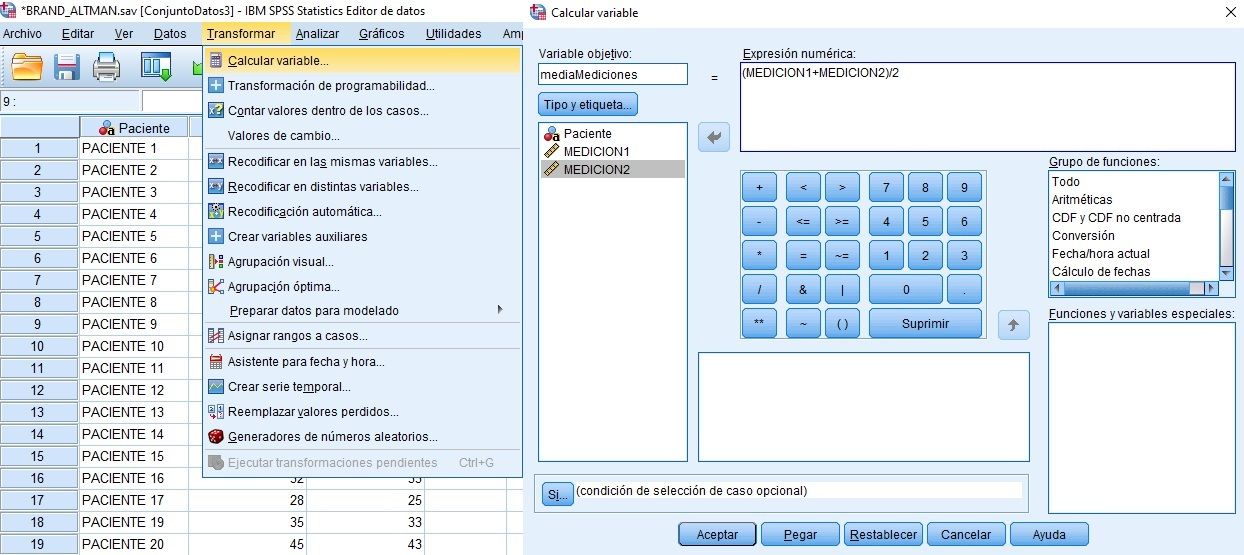

Se genera la variable media, como media aritmética de las 2 variables de medición numérica, y la variable diferencia de las mismas:

Cálculo de variable media de las 2 mediciones



Brand Altman Plot con SPSS

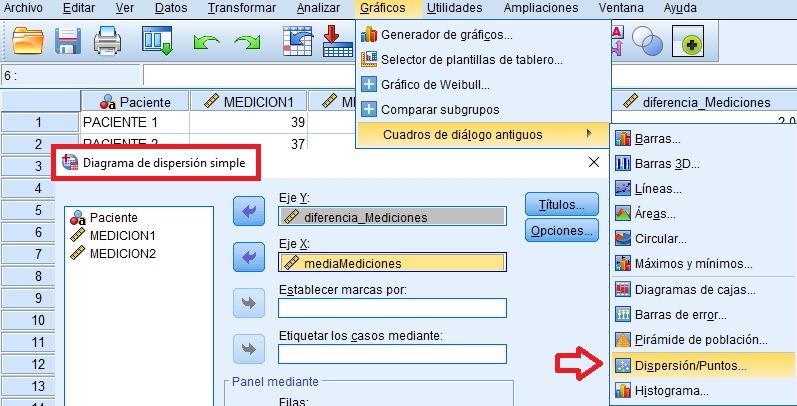

Se crea un gráfico de dispersión simple, con la dferencia en el eje Y, y la media en el eje X:



Brand Altman Plot con SPSS



Brand Altman Plot con SPSS

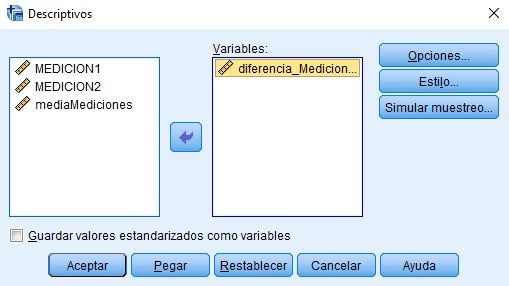

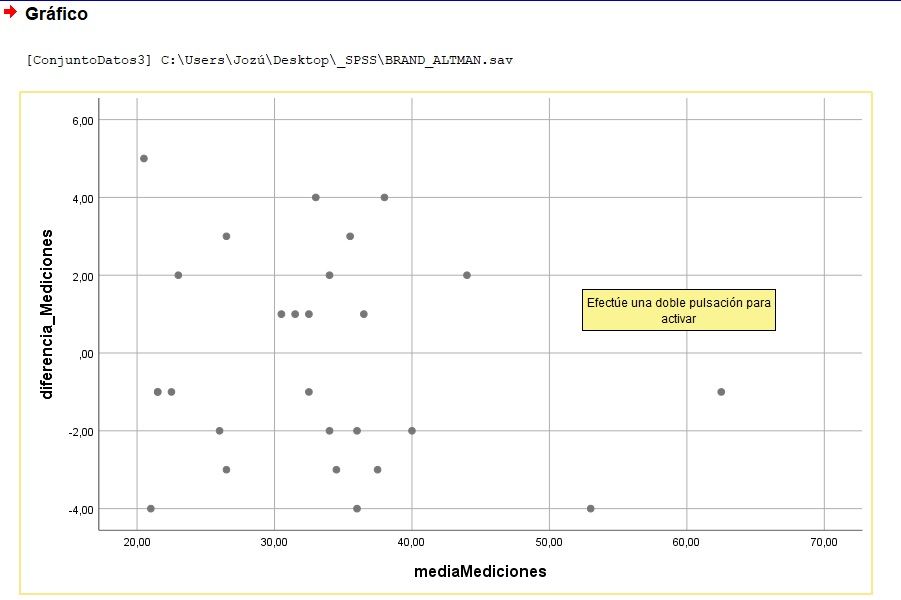

Doble clic en el gráfico de dispersión en la ventana de resultados-output del SPSS, para de esta manera poder activar y configurar el gráfico, en función de la media y desviación típica de las diferencias de las mediciones, que se pueden obtener de manera sencilla, a partir del comando ‘Descriptivos’ del menú ‘Analizar’::

Brand Altman Plot con SPSS

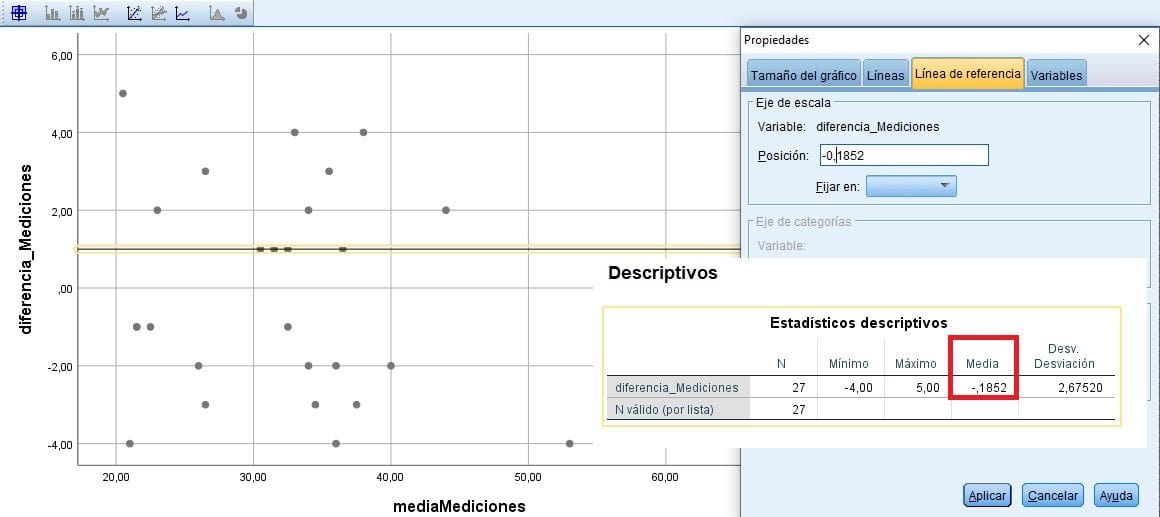

En función de los descriptivos obtenidos, se configura el Brand-Altman Plot, con las 3 líneas horizontales, de media, y de media mas/menos dos veces la desviación tipica de la variable diferencias:

Brand Altman Plot con SPSS

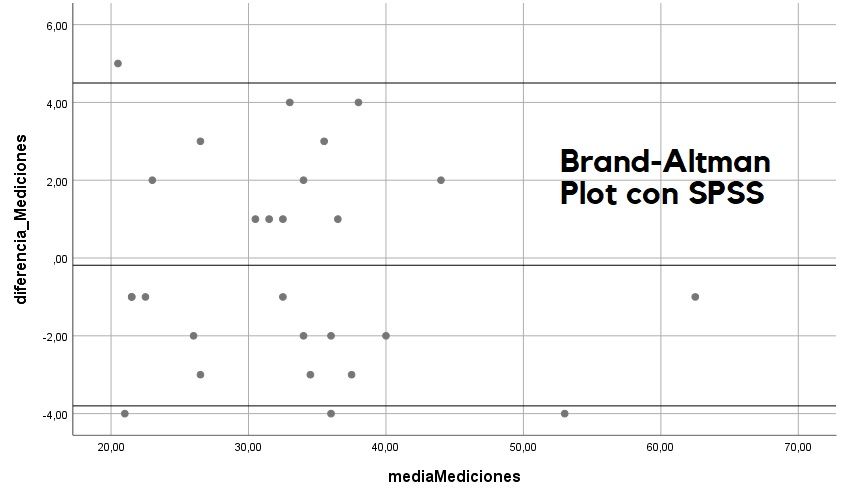

Se traza un eje horizontal con la media de las diferencias de las mediciones, y 2 nuevos ejes más, con la media más 2 veces la desviación típica, y la media menos 2 veces la desviación típica, entre los cuales se encuentran el 95% de las diferencias, reflejadas en el gráfico de Brand-Altman.
